Temos as ferramentas necessárias para executar projetos detalhados da maneira mais econômica possível para novos layouts e revisões de plantas, arranjos de equipamentos e toda a documentação necessária.
A modelagem CAD 3D é a base básica de nosso processo de projeto de tubulação. Todos os nossos projetos de design de sistema de tubulação começam com modelos 3D.
Os projetistas e engenheiros de tubulação lidam com diferentes normas, padrões e especificações para a criação de plantas e sistemas industriais. Além disso, a criação de um layout sem erros é importante para obter uma LM (lista de materiais) precisa. Eles também gastam muito tempo fazendo verificações de consistência de dados e criando várias iterações. Ter um bom entendimento e experiência em aplicação de cargas para análise de flexibilidade de tubulação e projeto de suportação de tubos também é crítico quando desenvolvemos o projeto. Os engenheiros de tubulação da Isometria entendem esses desafios e fornecem serviços abrangentes para desenvolver linhas de processos de planta desde o projeto (especificação de materiais, cálculos de dimensionamento, criações de catálogo, etc.), modelagem 3D (usando várias plataformas), Documentos de montagem (desenhos de plantas e isométricos), Piping Analysis (análise de flexibilidade) e extração de relatórios inteligentes (lista de pipeline, LM etc.). Nossa equipe de especialistas tem experiência em diversos setores, como petróleo e gás, produtos químicos e indústrias afins, farmacêutico, alimentos e bebidas e serviços públicos, como tratamento de água e efluentes, energia renovável e energia.
Podemos lidar com projetos de pequeno porte como substituição de linhas, melhorias e instalações de utilidades até serviços mais complexos como revamp, plantas industriais e linhas de processos.
Os softwares CAE que utilizamos, possibilita uma integração do projeto voltada para especificações (pipe spec). Esta solução maximiza a qualidade, garantindo a conformidade com as condições do projeto. O uso de especificações de banco de dados permite que os projetistas de tubulação selecionem componentes para seu projeto com base nas especificações, garantindo que o item correto seja selecionado em todos os momentos.
Estes softwares também são utilizados para produzir automaticamente desenhos isométricos de fabricação e as listas de materiais são extraídas dos bancos de dados dos modelos.
Engenheira de processo;
Projetos de sistemas de tubulação para diversos fluidos;
Projeto e especificações do sistema hidráulico;
Projeto e especificações de equipamentos de armazenamento e recuperação;
Especificação de material (pipe spec);
Terminais e sistemas de abastecimento;
Integração de equipamentos;
Revamp ou modernização de equipamentos e processamento;
Sistema de combate à incêndio;
Sistemas de carregamento e descarregamento;
Estações de medição;
Terminais.
Review do projeto

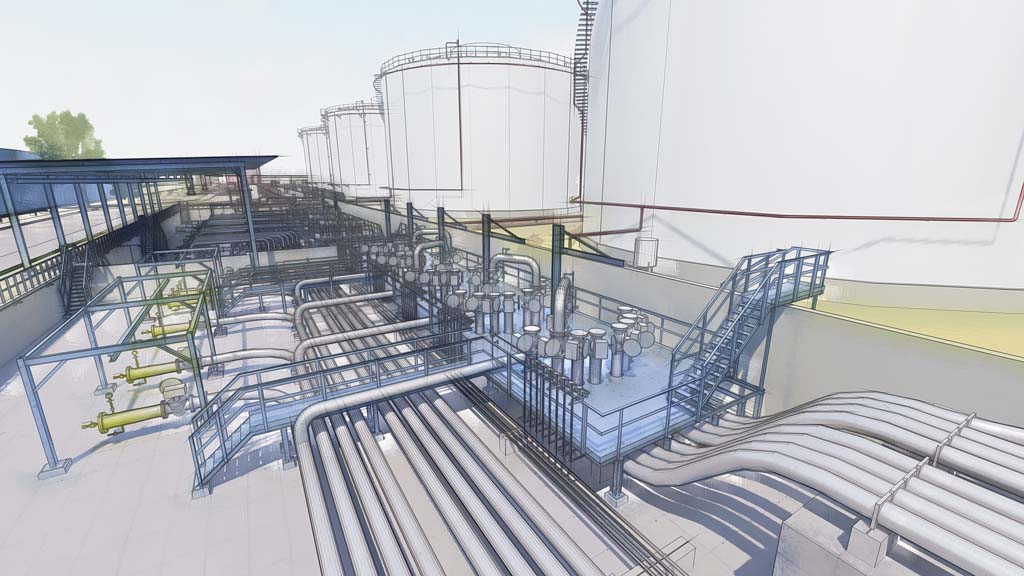

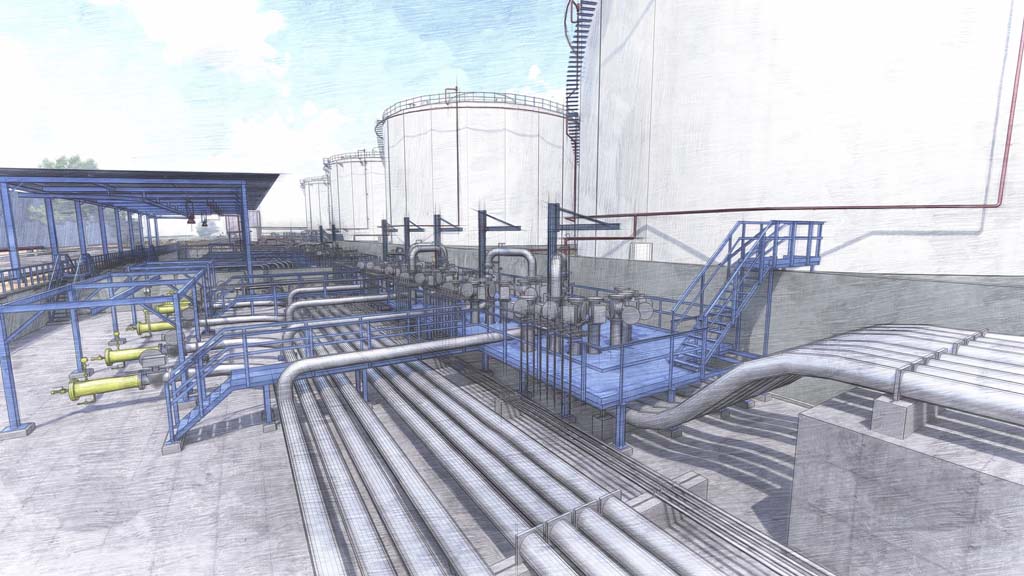

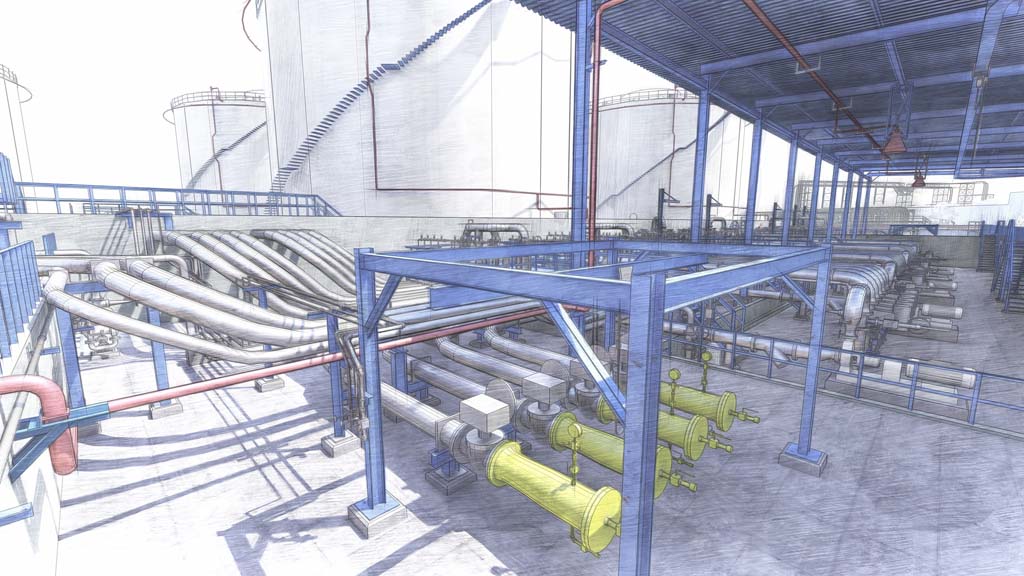

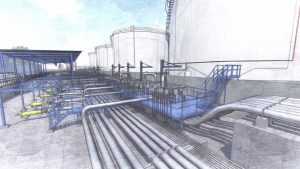

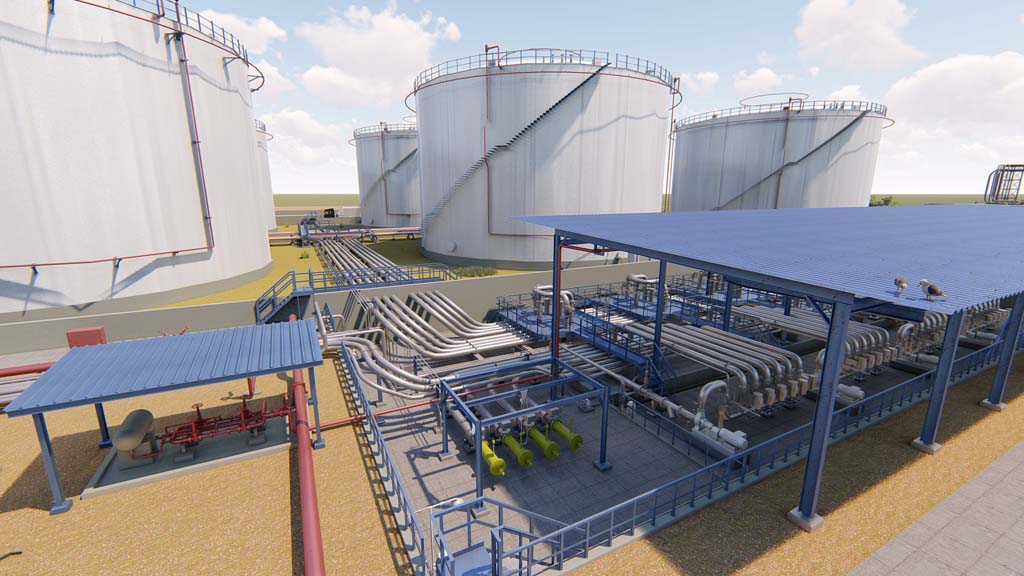

Com a adição do Autodesk Navisworks, a empresa pode produzir um modelo 3D renderizado com base nos esquemas conceituais do cliente. Várias disciplinas podem ser revisadas em uma plataforma de software comum. Ao aplicar materiais aos modelos 3D, as imagens finais ou percursos permitem que as partes interessadas visualizem e comentem um projeto realista. Essa visualização pode identificar problemas – como arranjos de tubulações, layout, ergonomia e acessos, identificações de interferências – no início do projeto, que podem ser menos perceptíveis em desenhos 2D tradicionais. Revisões de projetos são reduzidas usando estes recursos.
As tarefas típicas de projeto realizadas incluem:
Projeto e modelagem 3D;
P&ID, Arranjos gerais de tubulação e emissões de desenhos isométricos de tubulação;
Projeto e detalhes do suporte do tubo;
Análise de tensões em tubulações – estática e dinâmica;
Decolagem de material de tubulação / Lista de materiais / Cronogramas;
Visita de campo;
Desenhos de tubulação as-built;
Estudos de viabilidade técnica;
Detecção de interferências de tubulação.
Desenvolvendo projetos seguindo normas e padrões nacionais e internacionais e sempre seguindo as boas práticas, normas que incluem:
BS EN 13480;
ASME B31.1;
ASME B31.3;
ASME B31.4;
ASME B31.8.
